Instalando o mspgcc e o mspdebug no Windows

Dessa vez vou mostrar, como instalar o mspgcc e compilar o mspdebug no windows. Alguns amigos estão tendo dificuldades para usar o eclipse com o windows e o mspgcc.

Eu nunca configurei o eclipse para usar o mspgcc, já vi algumas receitas, mas resolvi escrever uma receita de como ser feliz, como eu sou, usando somente a linha de comando para compilar e gravar no microcontrolador.

1 – Instalando o mspgcc

Instalar o mspgcc é muito simples, basta fazer o download do mspgcc para windows e descompactar. Nem precisa screenshot a url tá de bom tamanho né!

http://sourceforge.net/projects/mspgcc/files/Windows/mingw32/

Quando fiz o download a ultima versão era mspgcc-20110716-p20111007.zip.

Como já disse depois de baixar é só descompactar o arquivo. Eu desompactei na unidade C: (C:\mspgcc\)

2 – Compilando e instalando o mspdebug

A instalação do mspdebug é um pouco mais trabalhosa, pois é necessário compilar o código fonte.

Para quem estiver interessado apenas em instalar, no final da parte dois vou disponibilizar para download um arquivo compactado com o mspgcc e o mspdebug prontos para serem utilizados.

Continuando… para compilar o mspdebug, será necessário fazer o download de algumas outras ferramentas.

A primeira será a MinGW, um port das ferramentas GNU para windows. O link para o download é o seguinte:

http://aarnet.dl.sourceforge.net/project/mingw/Automated%20MinGW%20Installer/mingw-get-inst/mingw-get-inst-20110802/mingw-get-inst-20110802.exe

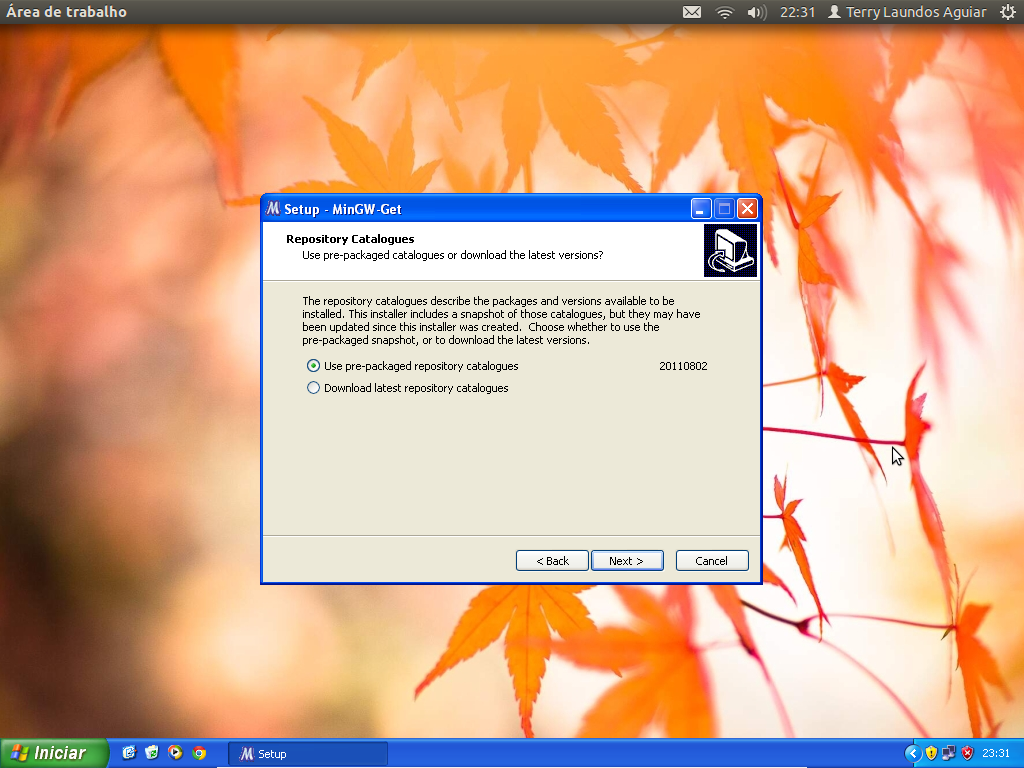

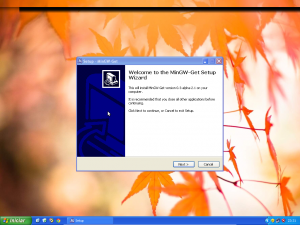

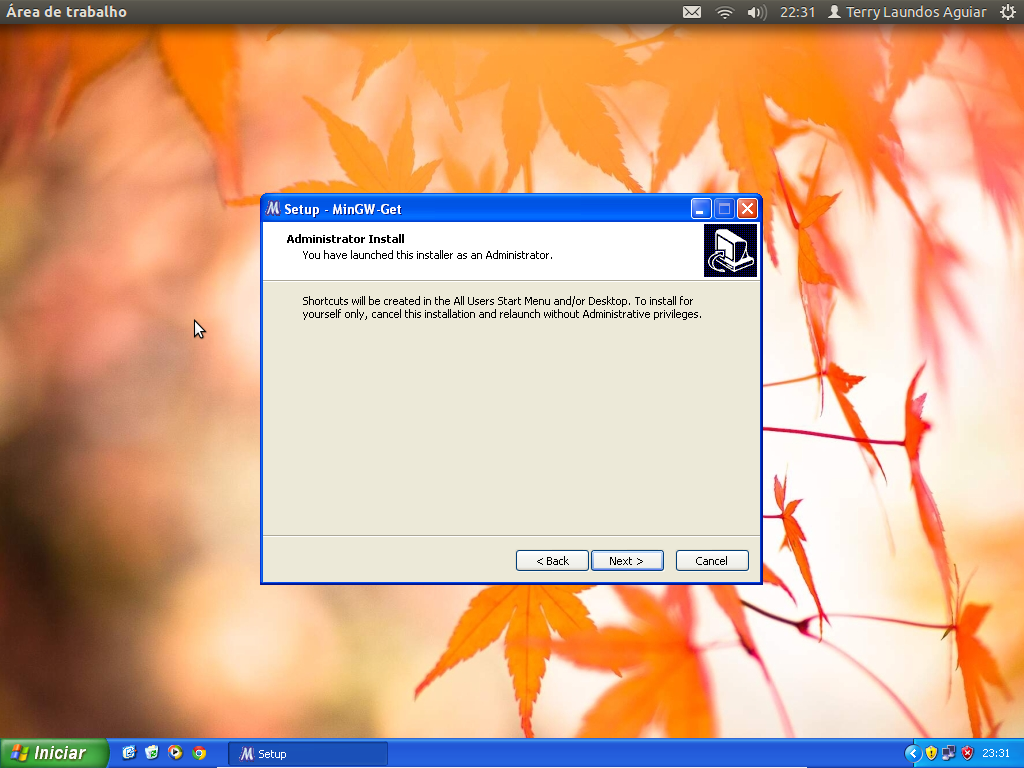

Depois de instalar, só clicar para instalar (Marque as opções ‘C Compiler’, ‘MSYS Basic System’ e ‘MinGW Developer Toolkit’).

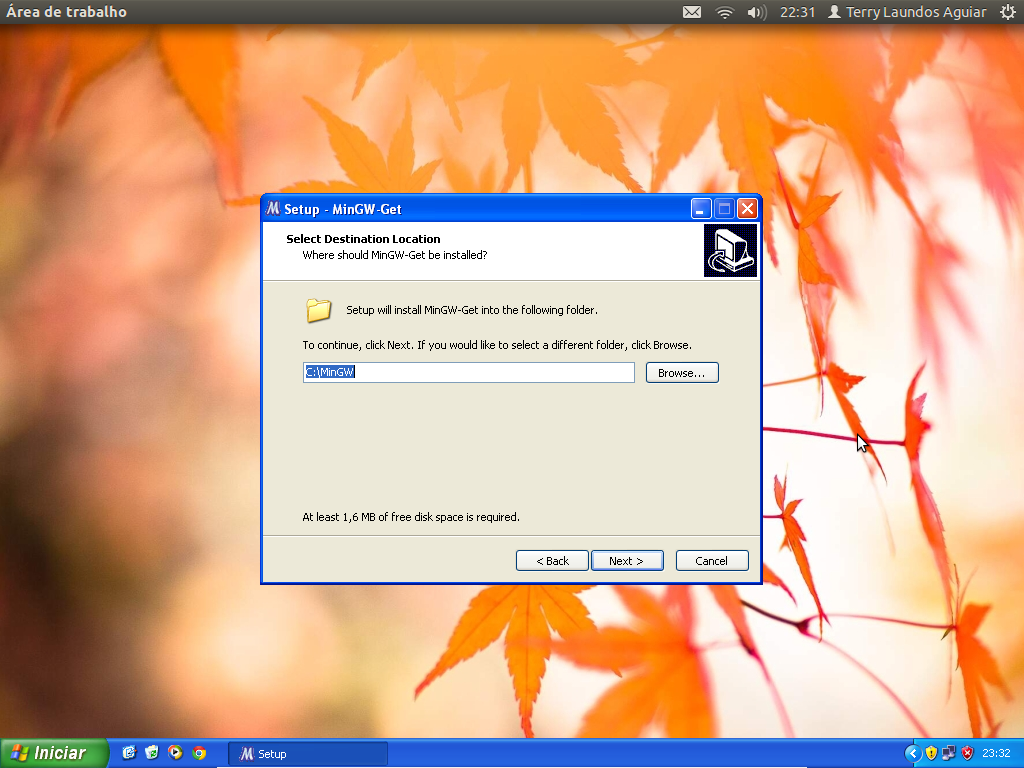

Next.

Next.

Next.

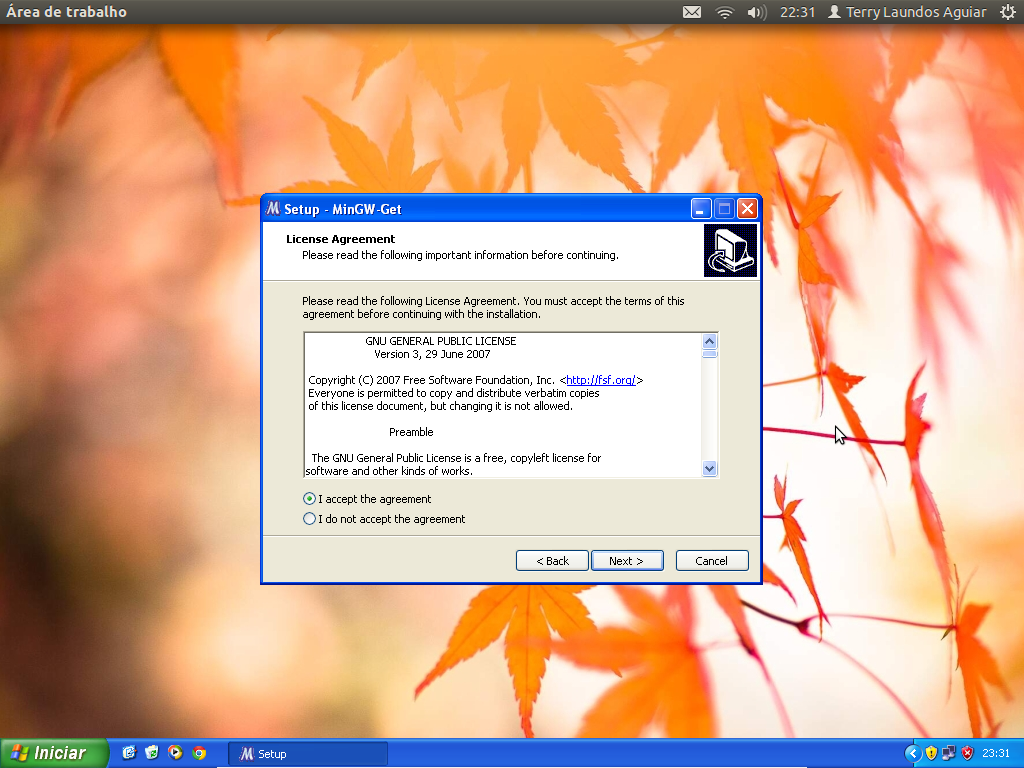

I accept the agreement.

Next.

Next.

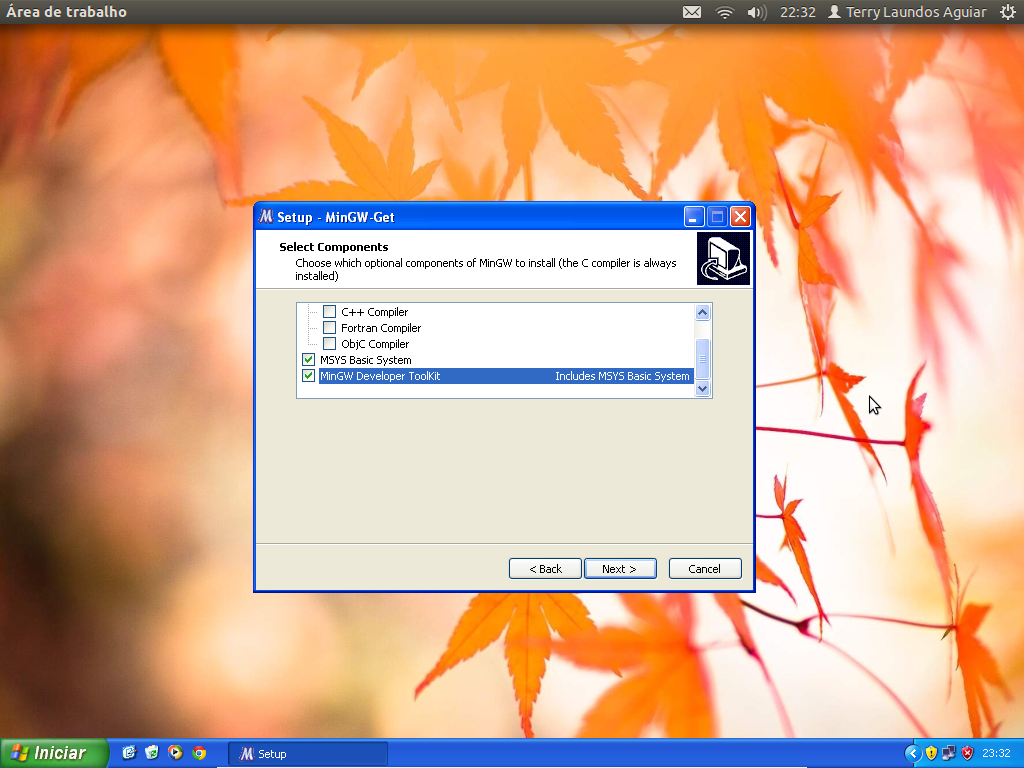

Selecionar o componentes ‘MSYS Basic System’ e ‘MinGW Developer Toolkit’.

Next.

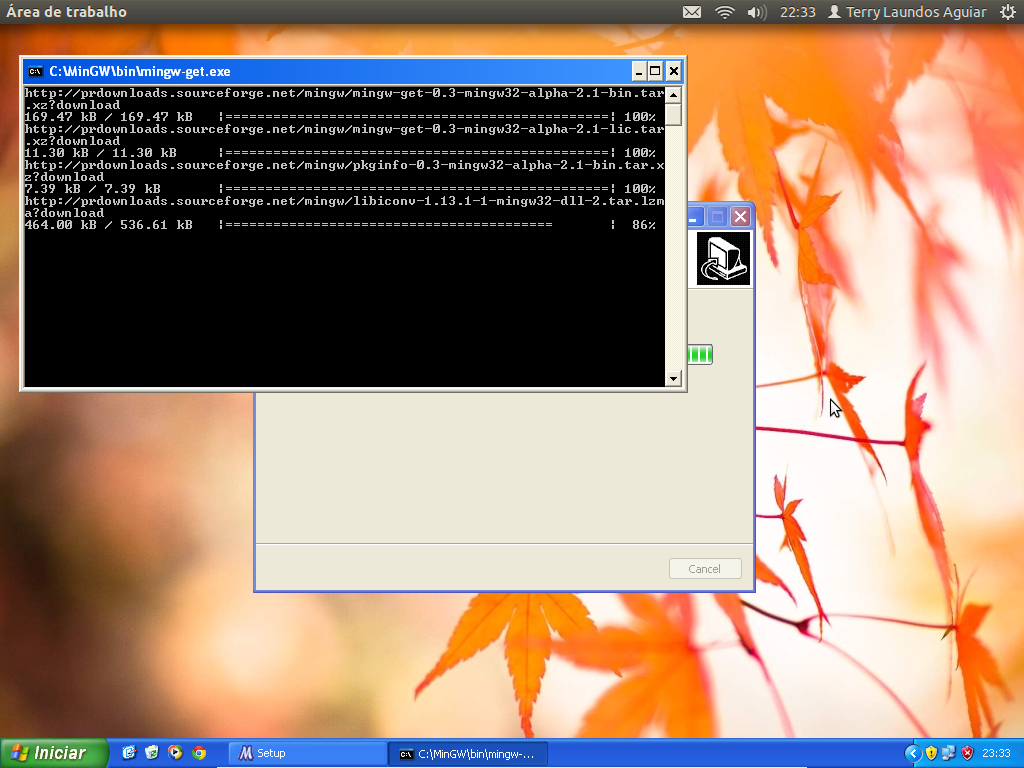

Esperar o download….

Finalizar.

MinGW instalada, vamos proseguir com as outras dependências necessárias para compilar e utilizar o mspdebug.

Faça o download do regex-2.7-bin.zip e descomprima o arquivo.

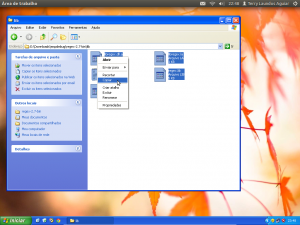

Copie todo o conteúdo da pasta lib para a pasta C:\MinGW\lib.Copie o arquivo regex.h da pasta include para a pasta C:\MinGW\include.

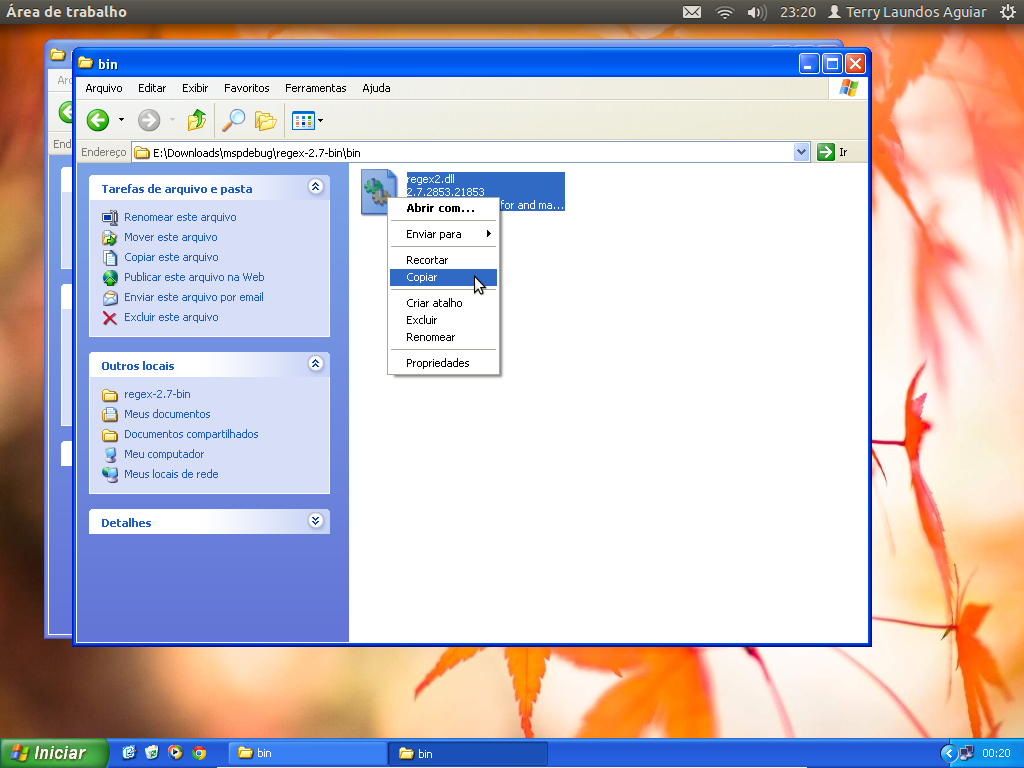

Copie o arquivo regex2.dll da pasta bin para a pasta C:\mspgcc\bin.

Mais download… baixe o arquivo libusb-win32 e descompacte.

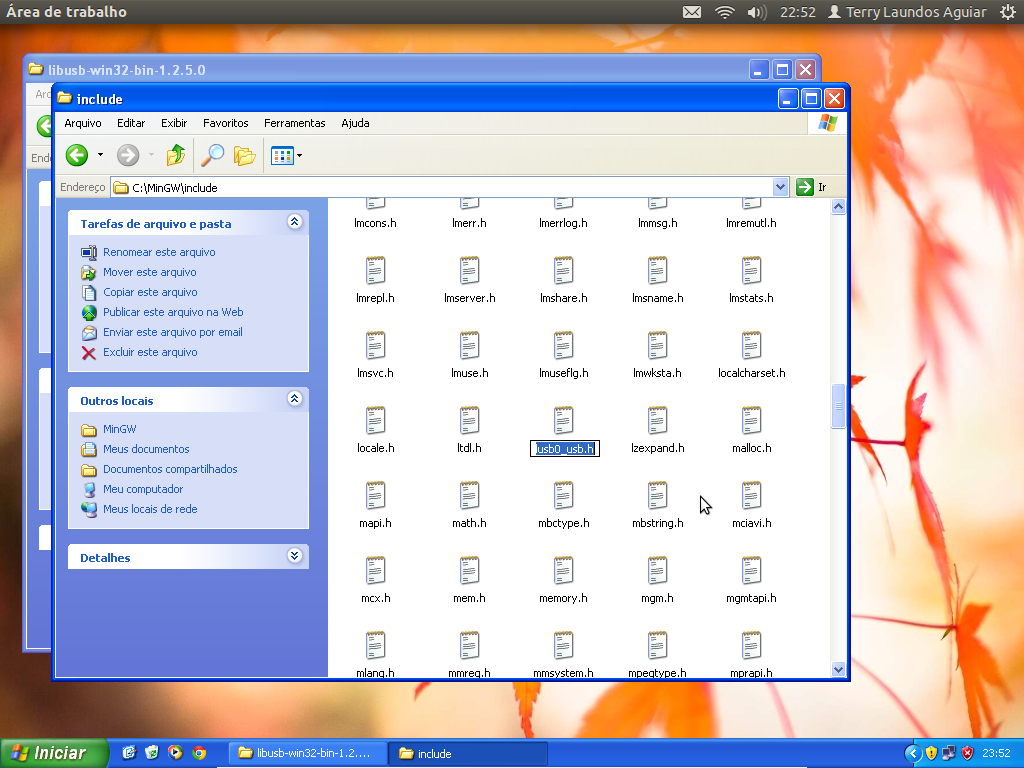

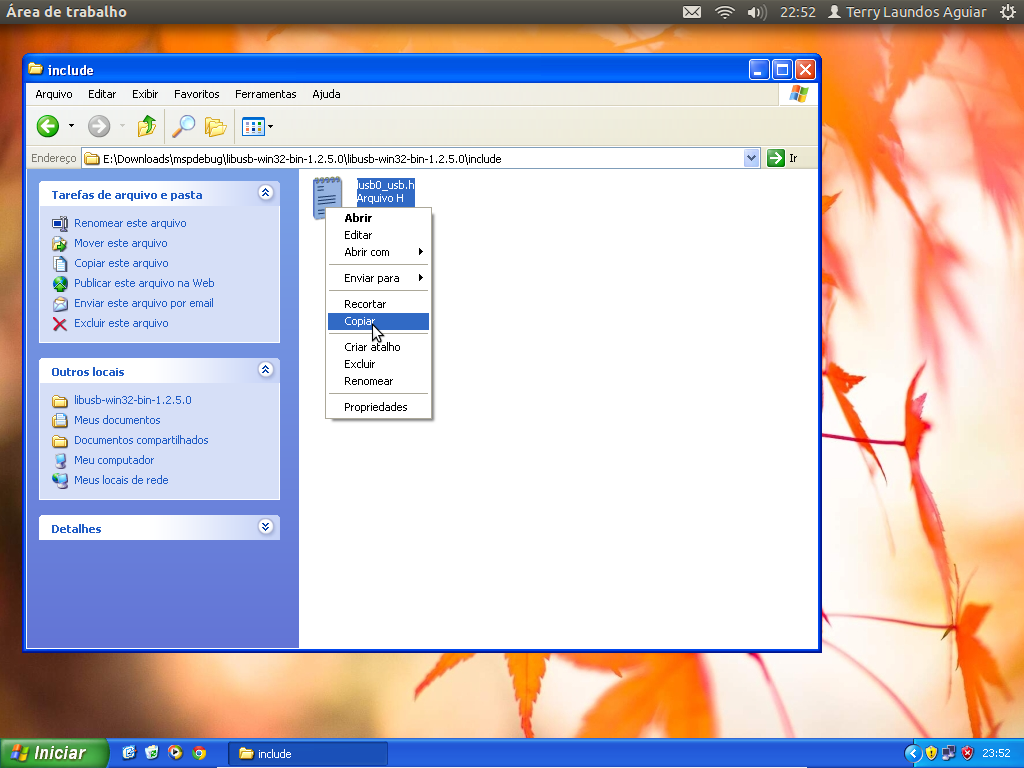

Copie o arquivo lusb0_usb.h da pasta include para a pasta C:\MinGW\include.

Renomeie o arquivo para “usb.h“.

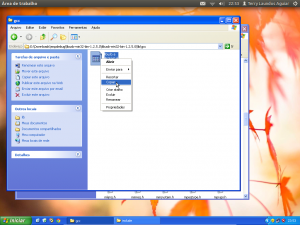

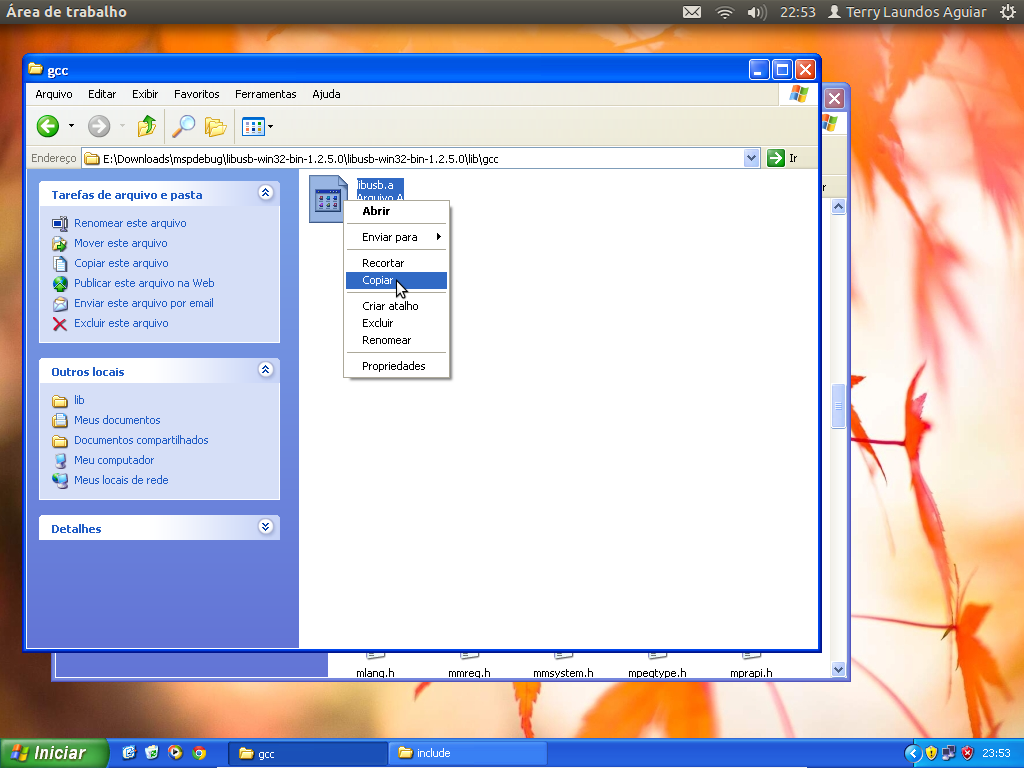

Copie o arquivo libusb.a de dentro da pasta lib\gcc para a pasta C:\MinGW\lib.

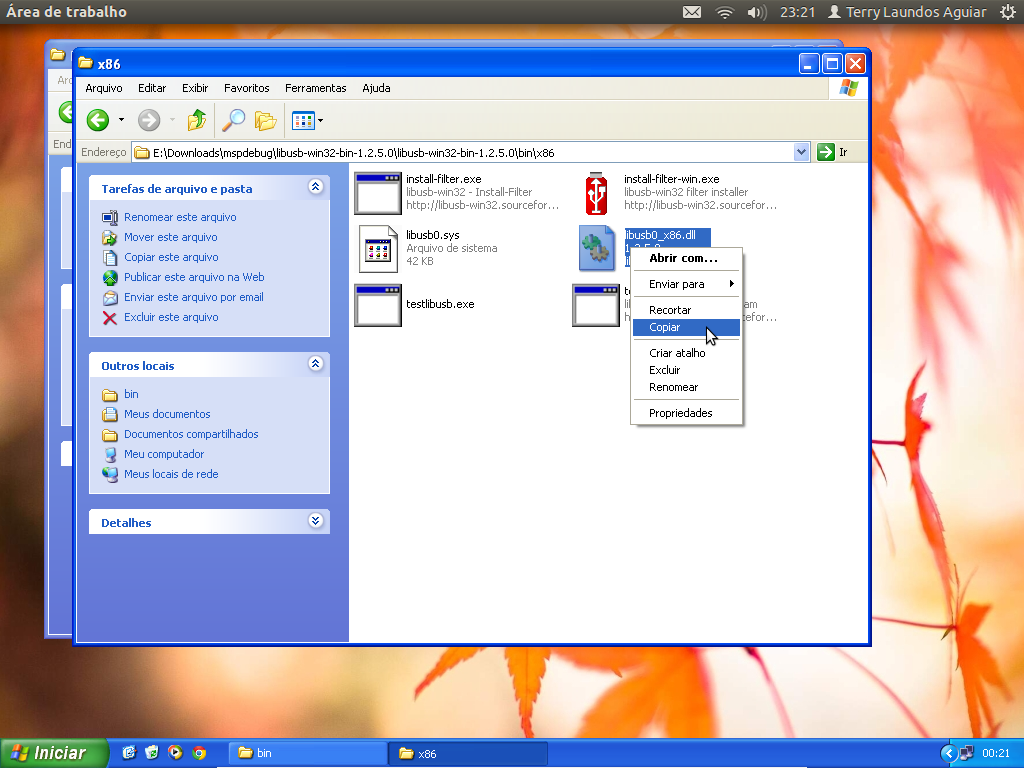

Copie o arquivo libusb0_x86.dll da pasta \bin\x86 para a pasta C:\mspgcc\bin.

Após copiar renomeie o arquivo para “libusb0.dll“.

É bom resaltar que eu estou usando arquitetura x86, não testei em outras.

Agora o último download, sem contar com o código do mspdebug.

Baixe o arquivo readline-5.0-1-bin.zip e descompacte.

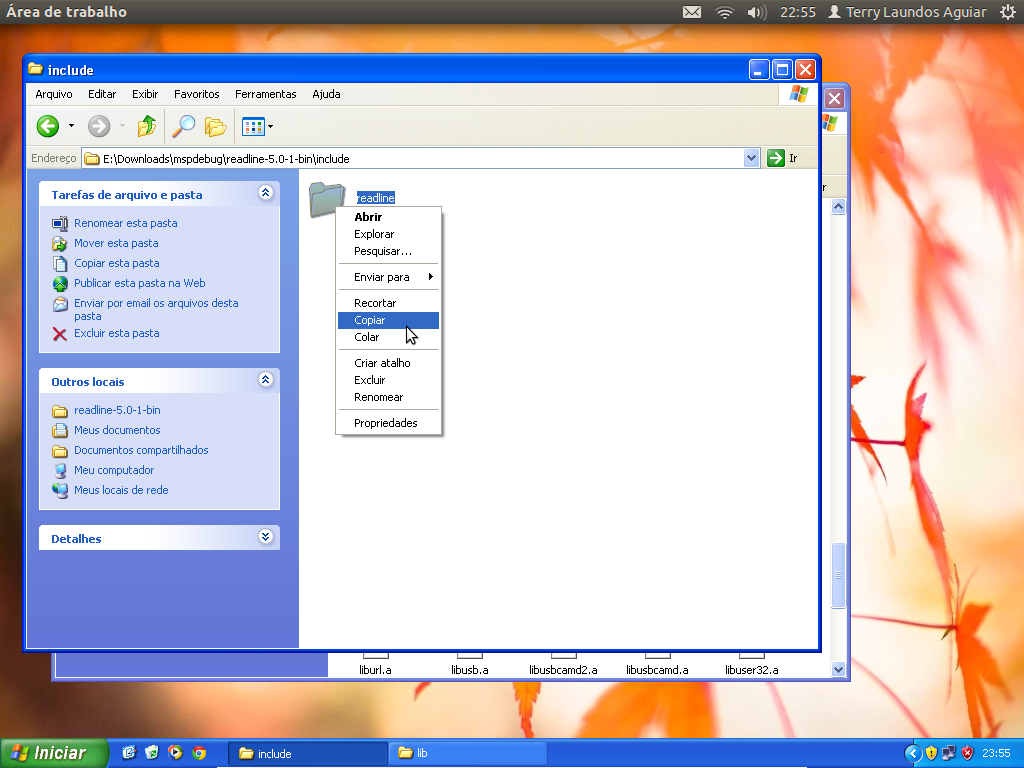

Copie a pasta readline da pasta include para a pasta C:\MinGW\include.

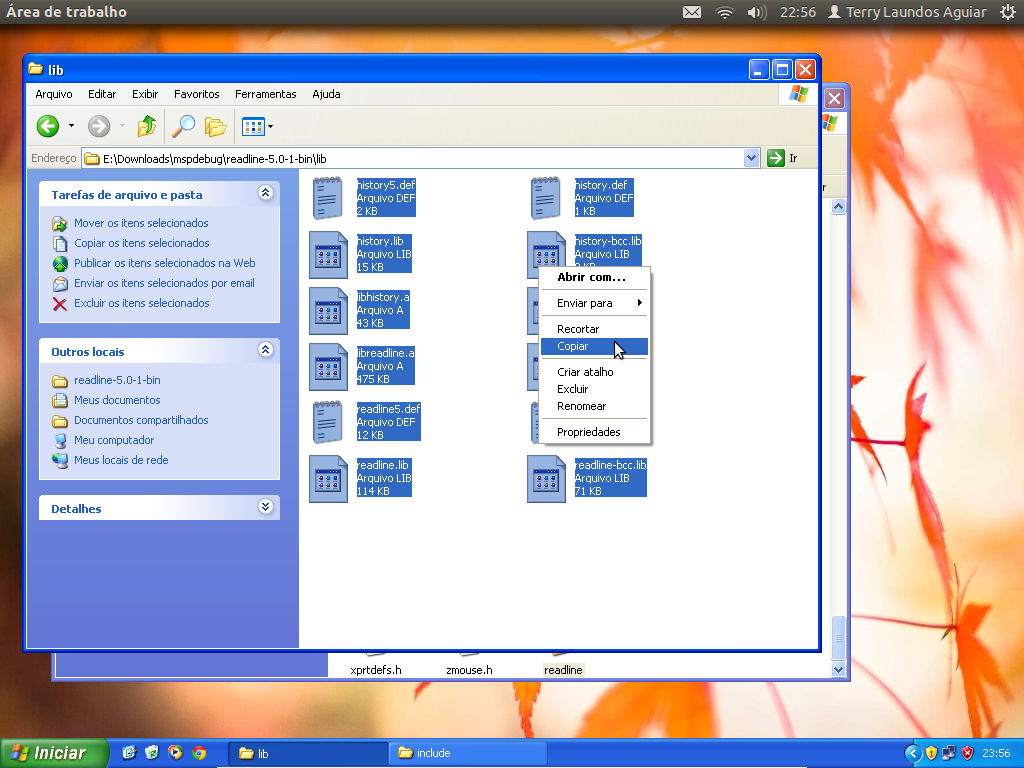

Copie o conteúdo da pasta lib para a pasta C:\MinGW\lib.

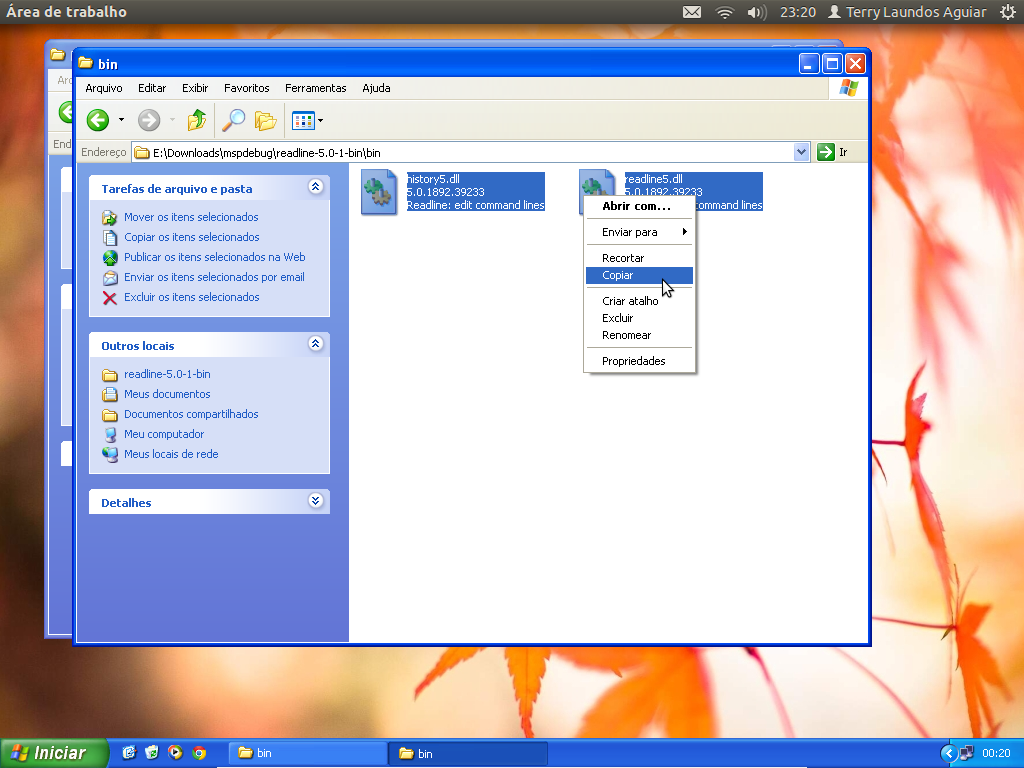

Copie os arquivos history5.dll e readline5.dll da pasta bin para a pasta C:\mspgcc\bin.

Agora sim o último download… Baixe o mspdebug em:

http://sourceforge.net/projects/mspdebug/files/

Quando baixei, a última versão era a mspdebug-0.17.tar.gz.

Descompacte o arquivo (no windows sei que pode usar o 7zip ou o winrar).

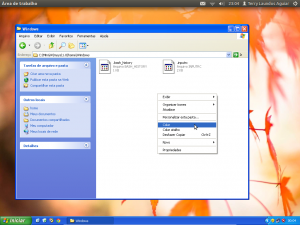

Copie a pasta descompactada (mspdebug-0.17) para dentro da pasta C:\MinGW\msys\1.0\home\Seu Usuário.

Uma dica do Professor Iran, na verdade a pasta “home\Seu Usuário” ainda não existe, você deve abrir o Shell do MinGW pelo menos uma vez, pois na primeira vez que ele é executado, a pasta será criada, então, execute o passo seguite e retorne para este passo que tudo deve funcionar.

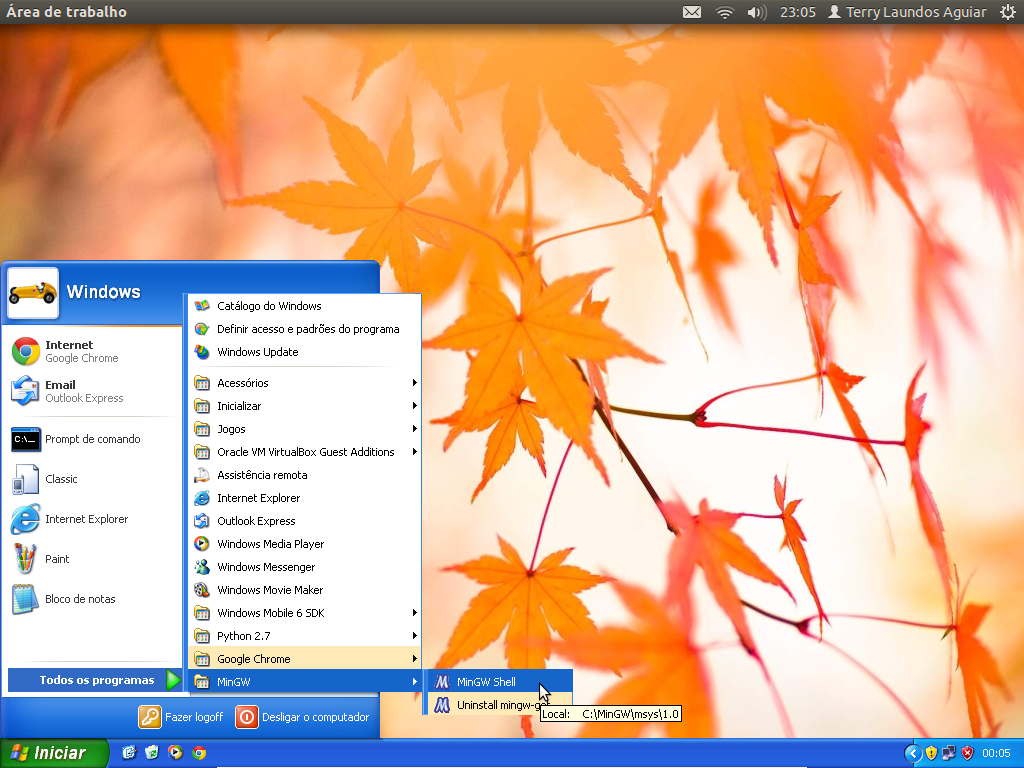

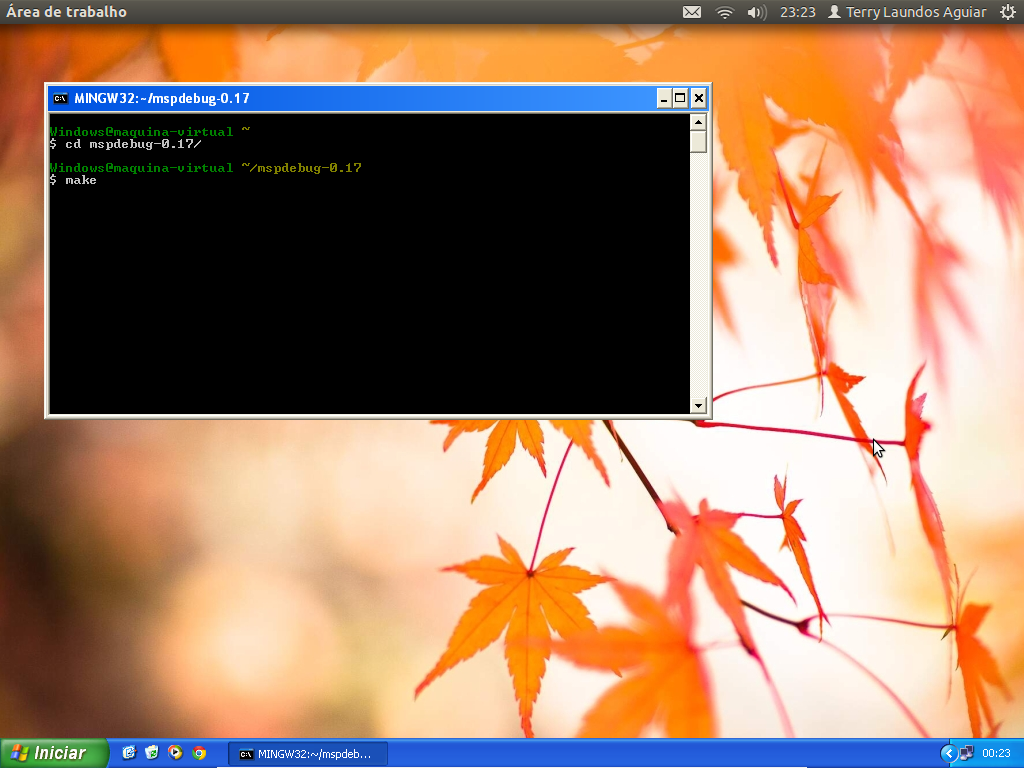

Abra um shell do MinGW.

Entre na pasta do mspdebug com o comando:

cd mspdebug-0.17/

e compile com o comando

make

Ao final deste processo, o arquivo mspdebug.exe na pasta C:\MinGW\msys\1.0\home\Seu Usuário.

Vamos copiar este arquivo para a pasta C:\mspgcc\bin.

Clique aqui para baixar tudo compilado.

3 – Instalando o driver USB

Como podem reparar pelas capturas de telas, eu compilei tudo usando uma máquina virtual com VirtualBox, usando o Windows XP. Só que a máquina virtual não detectou o kit de desenvolvimento, e quando pesquisei pelo assunto concluí que este era um problema um pouco mais complicado do que eu imaginava. Então para finalizar os testes, peguei o Netbook (Com o Windows 7) da minha linda esposa emprestado alguns instantes… :D

Copiei a pasta C:\mspgcc para este novo computador e a libusb, que baixamos anteriormente.

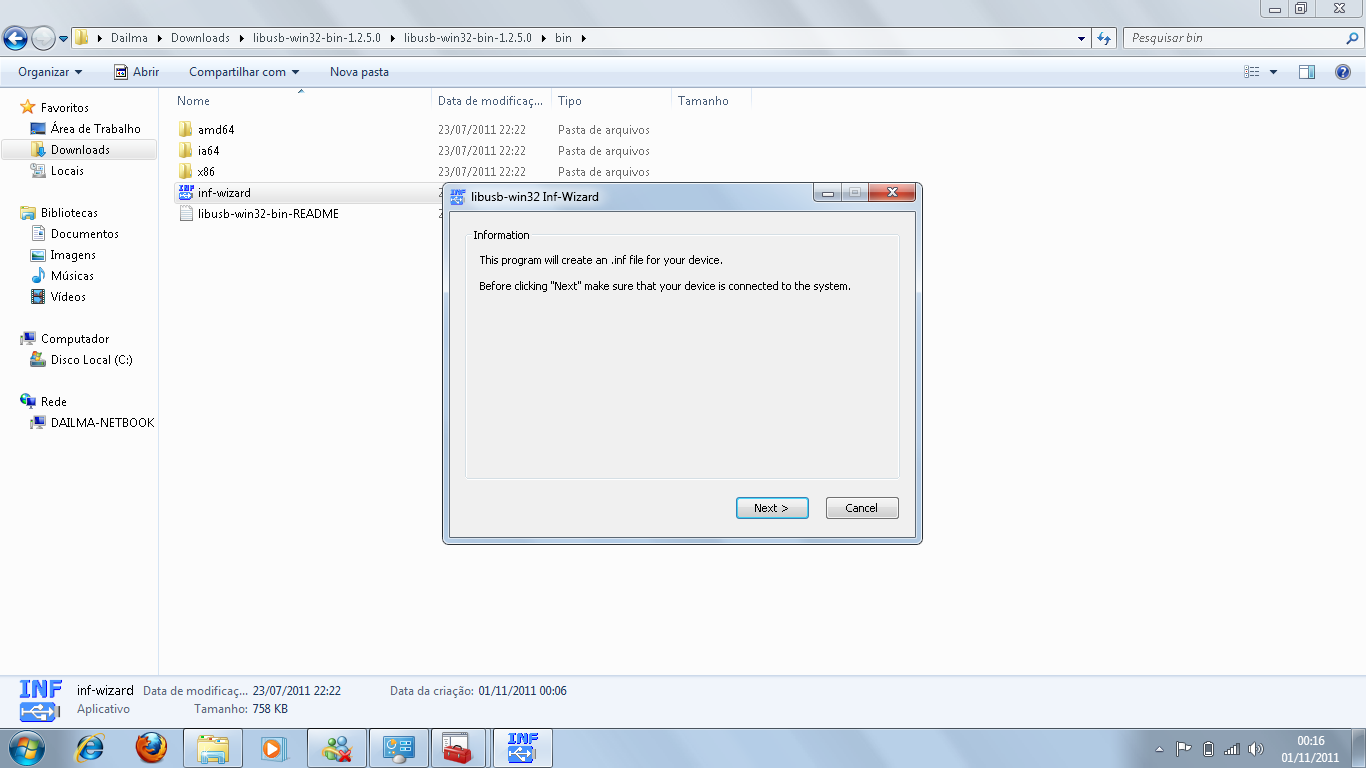

Para instalar o driver USB, execute o aplicativo inf-wizard.exe da pasta bin da libusb.

Next.

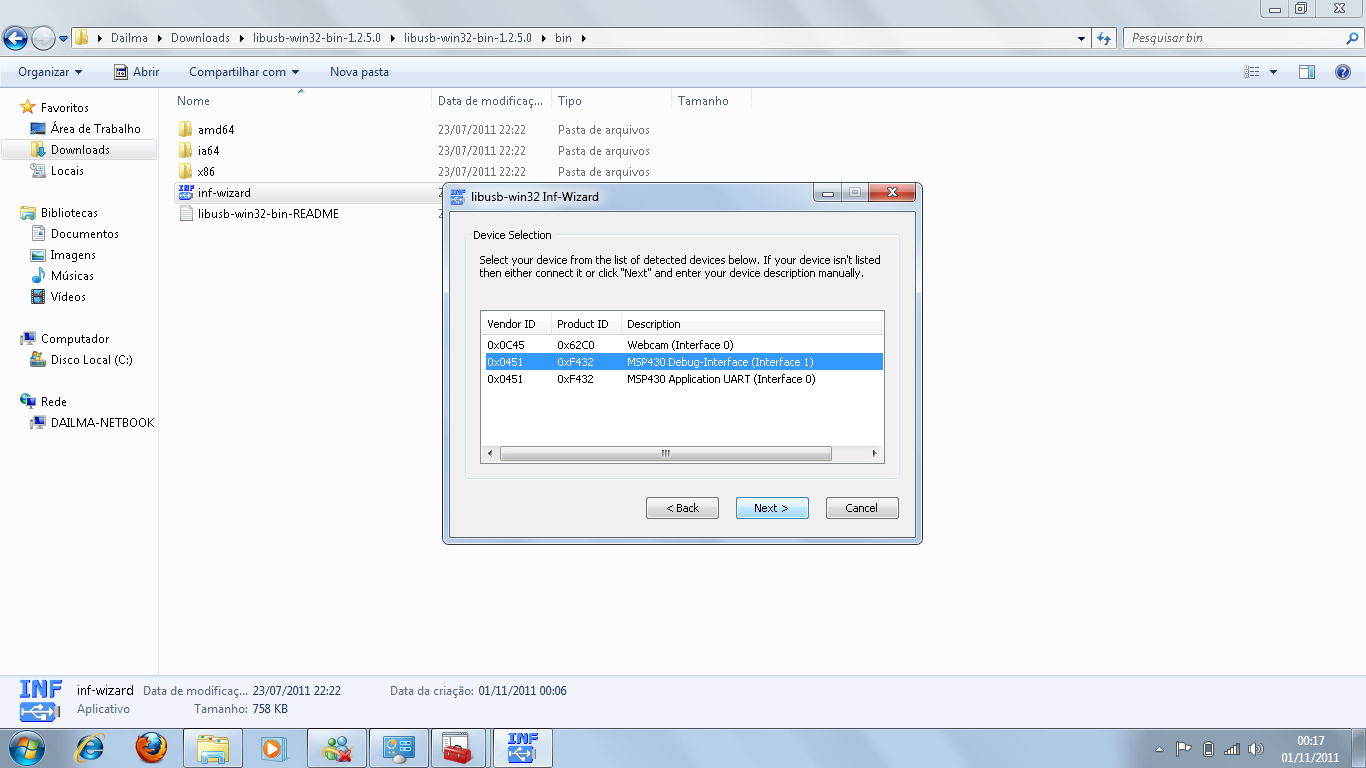

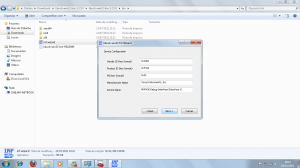

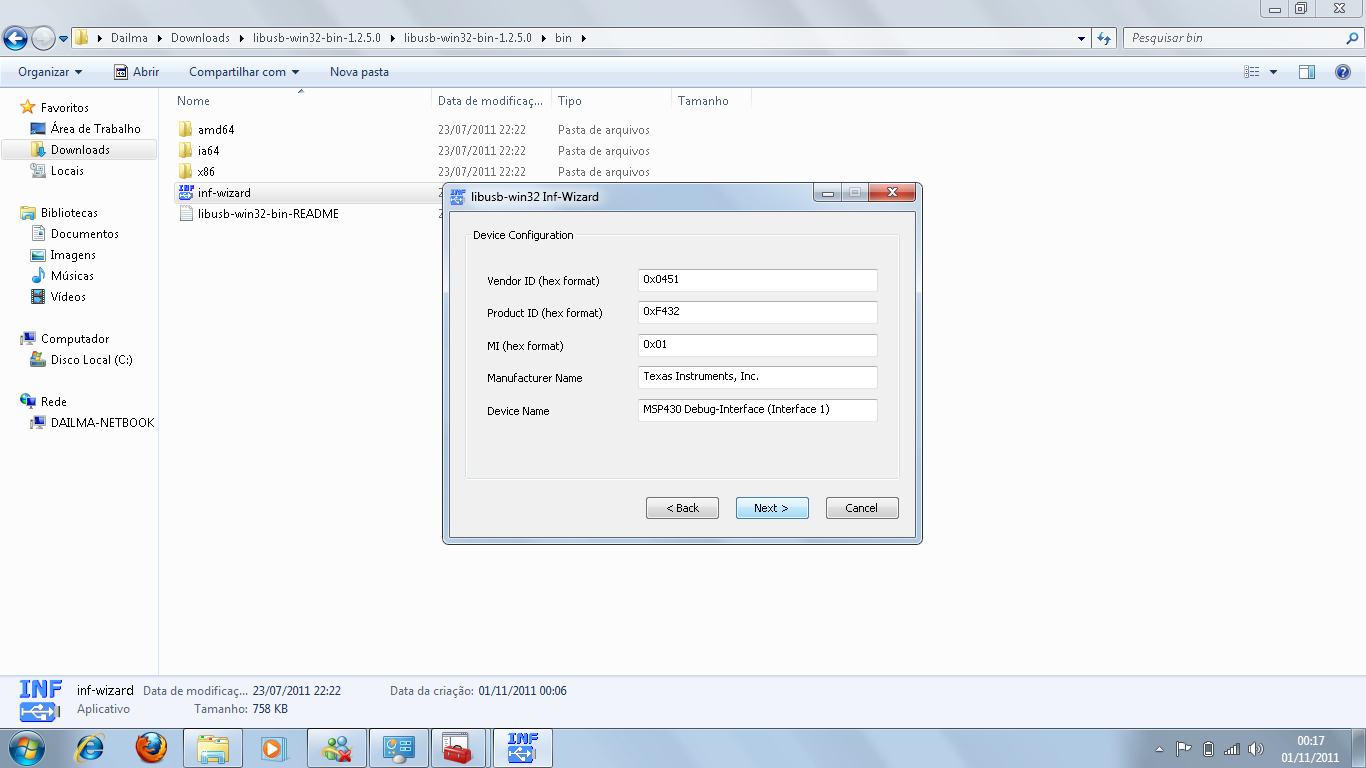

Escolha a opção MSP430 Debug-Interface.

Next.

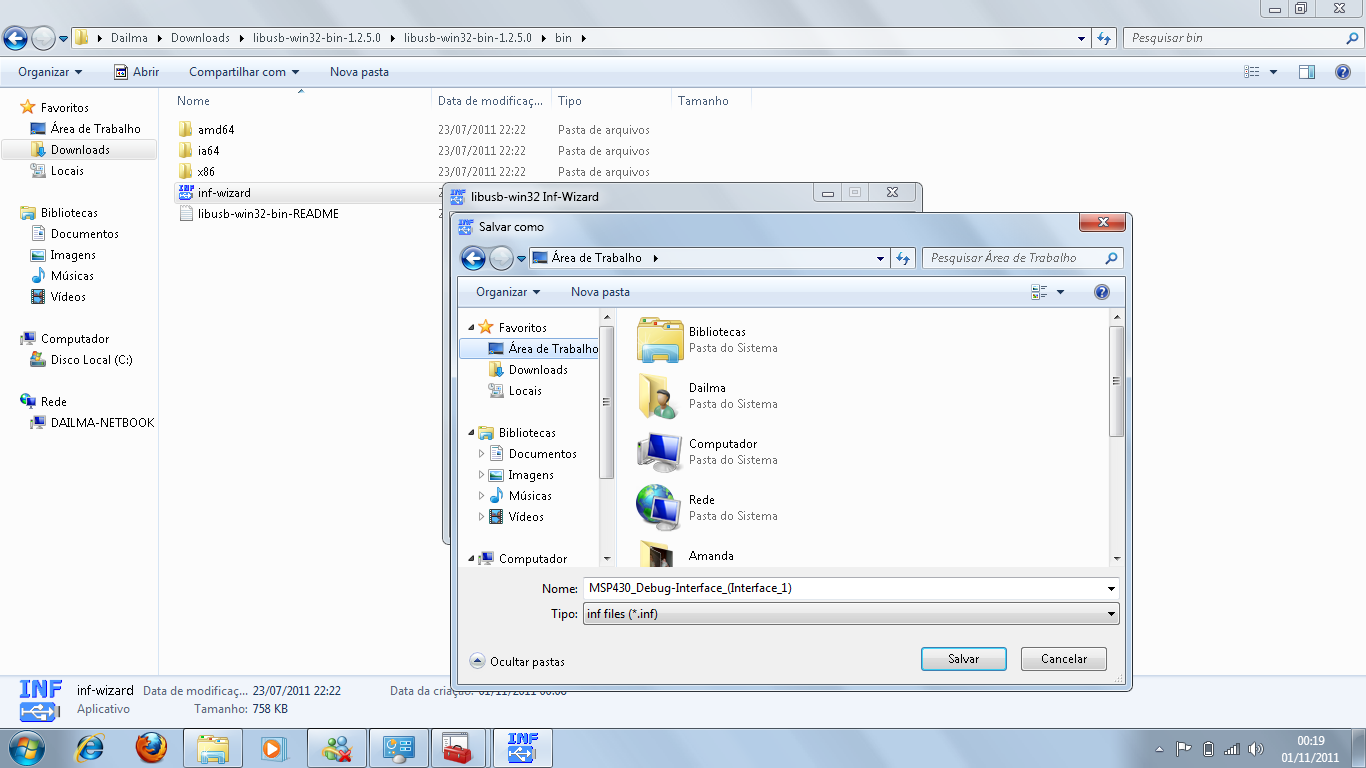

Escolha um local para guardar o arquivo inf gerado.

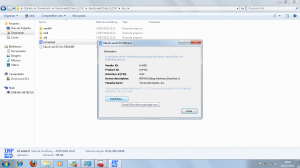

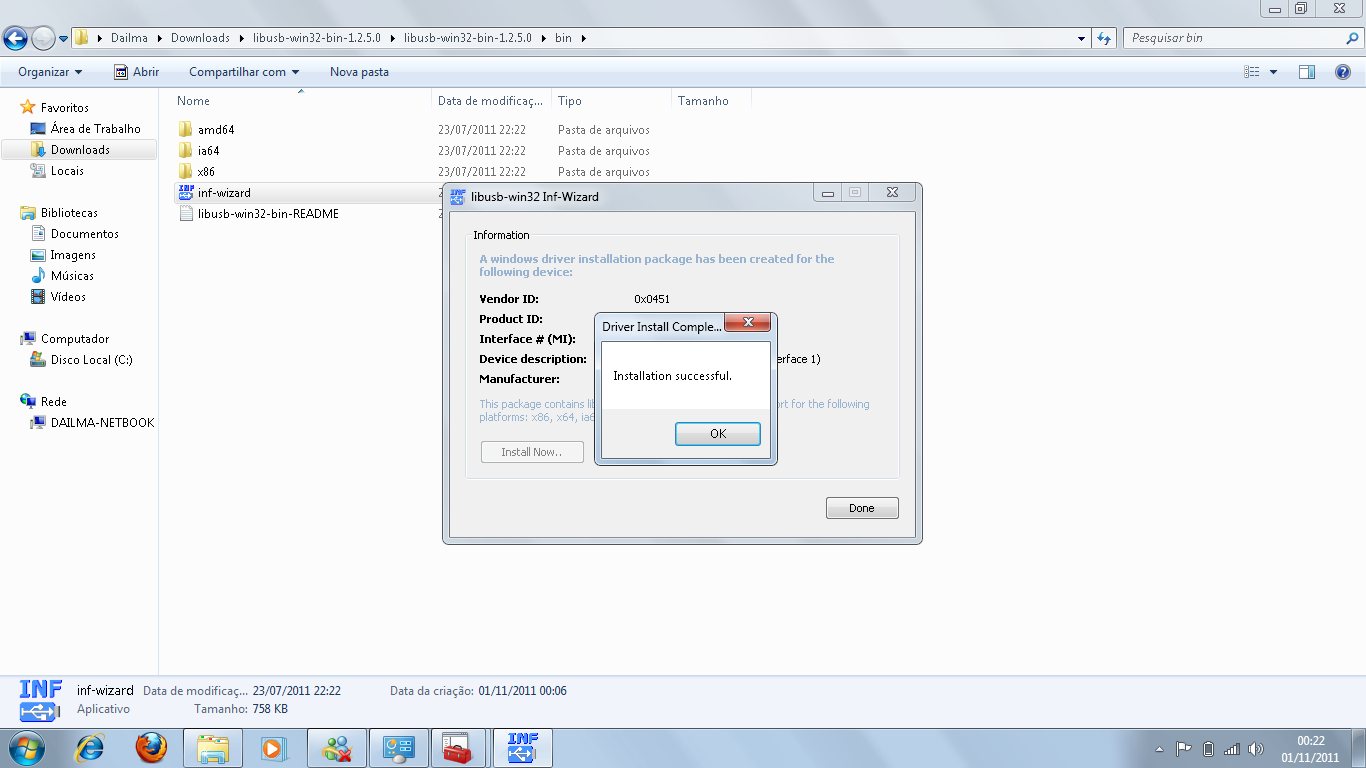

Clique em Install Now.

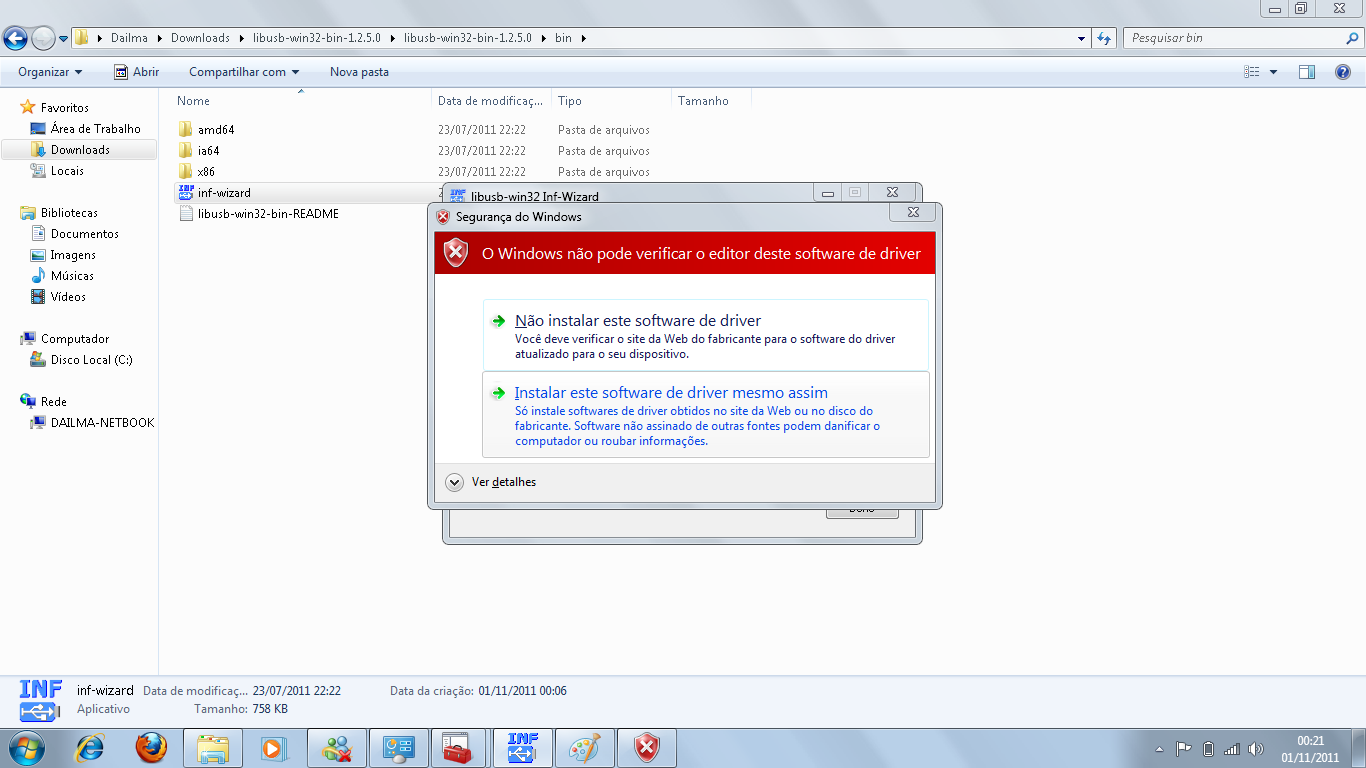

Instale este software mesmo assim…

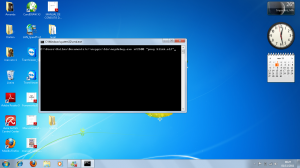

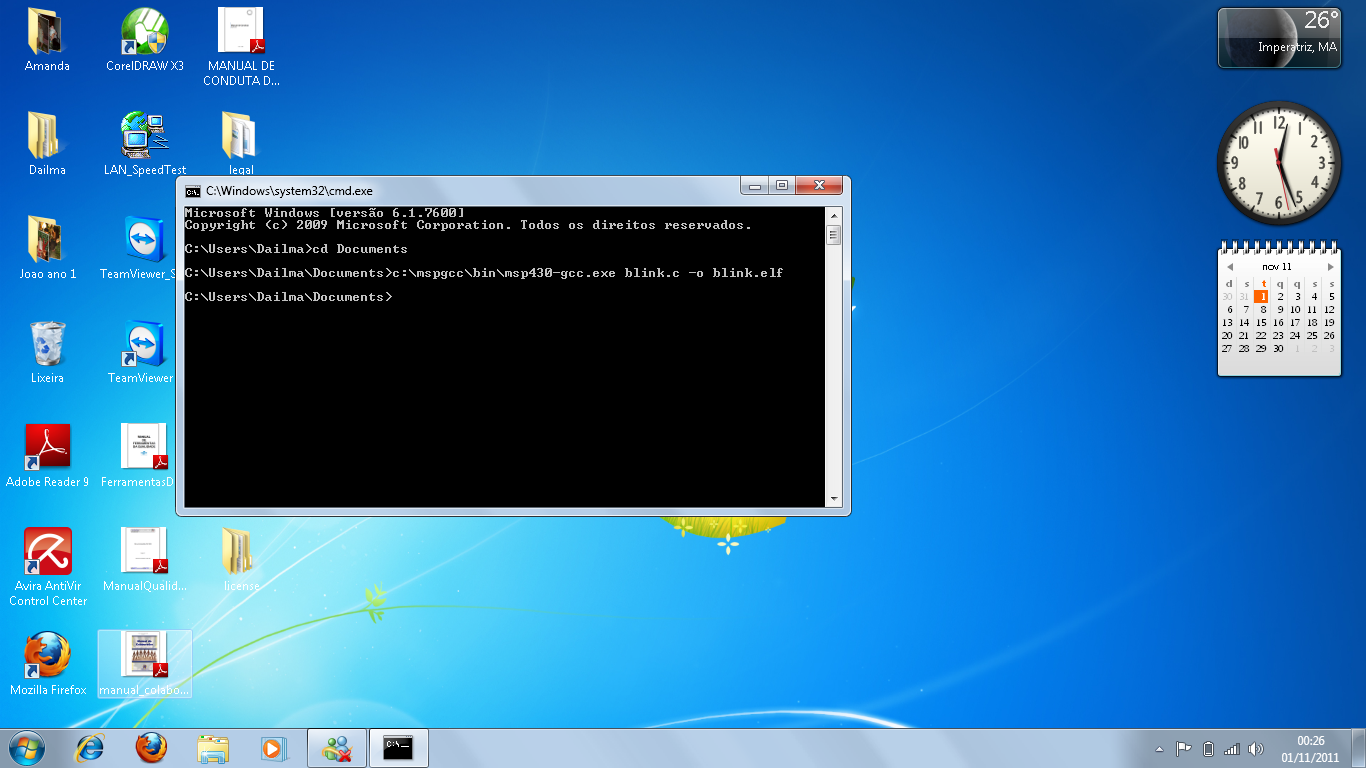

Pronto, agora para finalizar vou mostrar o screenshot de uma linha de comando para compilar um código.

c:\mspgcc\bin\msp430-gcc.exe blinc.c -o blink.elf

E uma para programar o microcontrolador.

c:\mspgcc\bin\mspdebug.exe rf2500 "prog blink.elf"

Bom pro hoje é só. Até a próxima…
